01 Generelt

1.1 Projektbeskrivelse

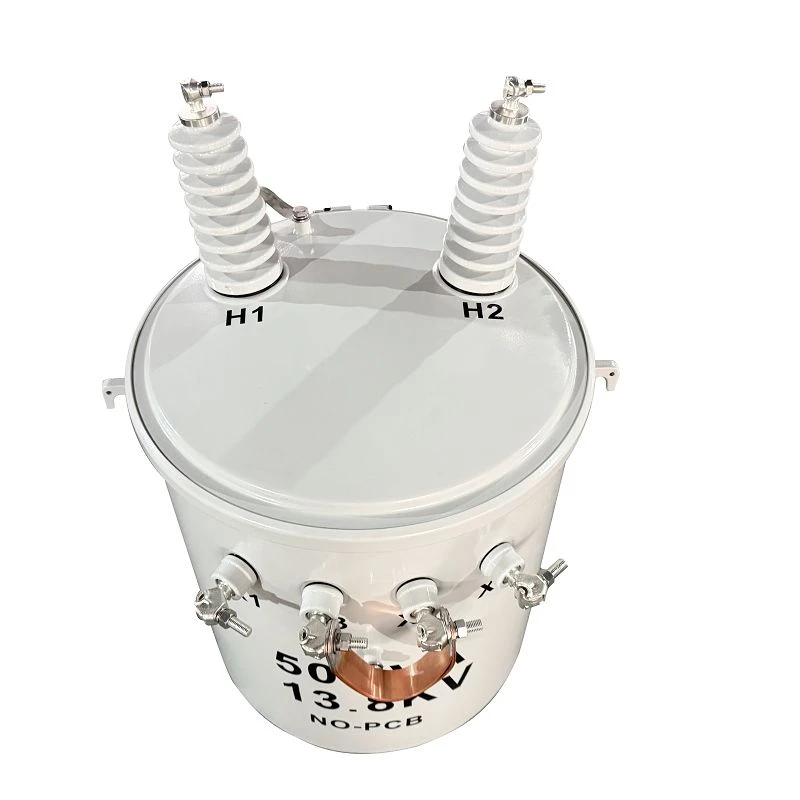

Den 50 kVA enfasede-polede-transformator har en 13,8 kV primær og 120/240 V sekundær. Designet til IEEE C57.12.20 til overliggende distributionstransformere. Den er velegnet til 13,8 kV tre-trefasede, tre-ledningsnetværk i Nordamerika. De50 kva stangmonteret transformerhar ONAN naturlig oliekøling med mineralolieisolering. Med fokus på effektivitet og pladsoptimering anvender Scotech både aluminium og kobbervikling. Polariteten er subtraktiv, og vektorgruppen er Ii0, hvilket sikrer korrekt faserækkefølge i distributionsnetværket. Højdepunkter i ydeevnen omfatter et tab uden-belastning på 0,14 kW, et belastningstab på 0,527 kW, et samlet tab på 0,667 kW og en fuld-lasteffektivitet på 98,97 %. Impedansen er 2,86 % inden for typiske distributionstransformatorområder. Derudover er transformatoren udstyret med en trinkobler uden belastning (NLTC), der tillader høj-spændingsjustering fra 14.400 V til 12.540 V for at imødekomme spændingsudsving i netværket.

1.2 Teknisk specifikation

50kVA enfaset polmonteret transformerspecifikation og datablad

1.3 Tegninger

50kVA enfaset pad monteret transformer diagram tegning og størrelse.

02 Fremstilling

2.1 Kerne

Ved at bruge korn-orienteret siliciumstål giver den viklede kerne fremragende magnetisk ydeevne ved at minimere forvrængning i fluxbanen. Designet undgår magnetisk mætning, hvilket sikrer stabil drift under belastningsvariationer. Sammenlignet med traditionelle stablede kerner sænker den viklede struktur ingen-belastningstab og ingen-belastningsstrøm, samtidig med at den reducerer vibrationer og støj. Disse fordele gør den viklede kerne yderst energieffektiv-og pålidelig i distributionssystemer.

2.2 Oprulning

Højspændingsviklingen vedtager koncentrisk konstruktion med elektrolytisk kobbertråd af 99,9% renhed, emaljeisoleret, hvilket sikrer ledningsevne ikke mindre end 100% IACS. Termisk isolering tåler op til 105 grader. LV-viklingen bruger aluminiumsfolie, som minimerer hvirvelstrømstab, sikrer stærk mekanisk integritet og opfylder kravene til forsyningsdistribution.



2.3 Tank

Transformatortanken er en forseglet cylindrisk struktur lavet af blødt stål med overfladebelægning i RAL7035 farve. Den er designet uden inspektions- eller vedligeholdelseshuller for at sikre integritet. Et aftageligt hvælvet dæksel bruges til adgang. Monteringsbeslag er udført i stål med en minimumstykkelse på 3,4 mm. Enderne bøjes og svejses til tankkroppen. Dette gør strukturen stærk og holdbar.



2.4 Slutsamling

1. Opviklingssamling:Skub HV/LV-viklingerne ind på den laminerede kerne, og sørg for korrekt justering og isoleringsintegritet.
2. Elektriske forbindelser:Tilslut viklingsledninger til trinkobler, bøsninger og andre komponenter, og fastgør og isoler derefter samlingerne.
3. Kerne-Tørring af spiral:Placer den samlede aktive del (kerne + viklinger) i en tørreovn til vakuumopvarmning for at fjerne fugt.
4. Tankinstallation:Hæv den tørrede aktive del ind i tanken, placer den sikkert, og sørg for korrekt isolering fra tankvæggene.
5. Montering af tilbehør:Installer bøsninger, overtryksventil og andet tilbehør, og kontroller derefter for utætheder.
6. Oliepåfyldning og bundfældning:Vakuum-fyld med isoleringsolie, afgas og lad bundfældning, før du kontrollerer olieniveauer og dielektrisk styrke.





03 Test

Test af standard- og rutinetest

IEEE C57.12.20-2017: IEEE Standard for Overhead-Type Distribution Transformers 500 kVA og mindre; Højspænding, 34500 V og derunder; Lavspænding, 7970/13 800YV og derunder
IEEE C57.12.90-2021: IEEE Standard Test Code for Liquid-Immersed Distrbution, Power and Regulating Transformers
CSA C802.1-13 (R2022): Minimumseffektivitetsværdier for væskefyldte distributionstransformatorer


1. Modstandsmålinger
2. Forholdstest
3. Polaritetstest
4. Ingen belastningstab og ingen belastningsstrøm
5. Belastningstab og impedansspænding
6. Test af påført spænding
7. Induceret spændingsmodstandstest
8. Måling af isolationsmodstand
9. Lækagetestning med tryk for væskenedsænkede transformere
10. Olie dielektrisk test


Testresultater

04 Pakning og forsendelse

05 Site og resumé

Den 50 kVA-enkeltfasede-polede-transformer fungerer til nordamerikanske overhead-distributionsnetværk. Den bruger ONAN oliekøling og kører effektivt. Kernen er lavet af opviklet siliciumstål. Vindingerne bruger godt kobber og aluminium. Dette giver stabil spænding, lave tab og støjsvag drift. Den har en trinkobler uden-belastning til spændingsjustering. Tanken er stærk og forseglet. Det fungerer godt for hjem og virksomheder. Scotech fremstiller hver transformer omhyggeligt. Hver enhed opfylder internationale standarder.
