50 kVA enkeltfaset padmonteret transformer-24/0,24 kV|Jamaica 2024
Kapacitet: 50kVA
Spænding: 24GrdY/13,8-0,24/0,12 kV
Funktion: Overspændingsafleder
Leverer stabil strøm til lokalsamfund med hver enkelt fase-pudemonteret transformer
01 Generelt
1.1 Projektbeskrivelse
I 2024 leverede vi 10 enheder af 50 kVA enfaset-pude-monterede transformere til en kunde i Jamaica. Hver transformer er designet og bygget til at opfylde IEEE-standarder. De tilbyder pålidelig ydeevne og lang levetid.
De fungerer som medium-distributionstransformatorer inden for underjordiske strømdistributionssystemer. Udstyret med en primær viklingsspænding på 24GrdY/13,8 kV og en sekundær viklingsspænding på 0,24/0,12 kV, hvilket giver 50 kVA udgangseffekt.
Døde-fronttransformere har fuldt lukkede elektriske forbindelser og komponenter uden synlige strømførende dele eller terminaler, når frontdøren åbnes. Et loop-feeddesign øger sikkerhed, pålidelighed og fleksibilitet i distributionsnetværk.
Transformatoren er bygget med kobberviklinger for stærk elektrisk ydeevne. Transformatoren er udstyret med et effektivt ONAN-kølesystem, suppleret med mineralolie af høj-kvalitet og lavt PCB-niveau, hvilket sikrer sikker og miljøvenlig drift. Ydermere forbliver på-belastningstabet under 0,35 kW, og værdien for ingen-lasttab overstiger ikke 0,13 kW.
Om beskyttelsessystemet har disse transformere en bajonetsikring, en strømbegrænsende sikring (CLF) og en trykaflastningsanordning. Disse dele giver beskyttelse mod overstrøm og mindsker risikoen for skader fra kortslutninger eller andre fejl.
1.2 Teknisk specifikation

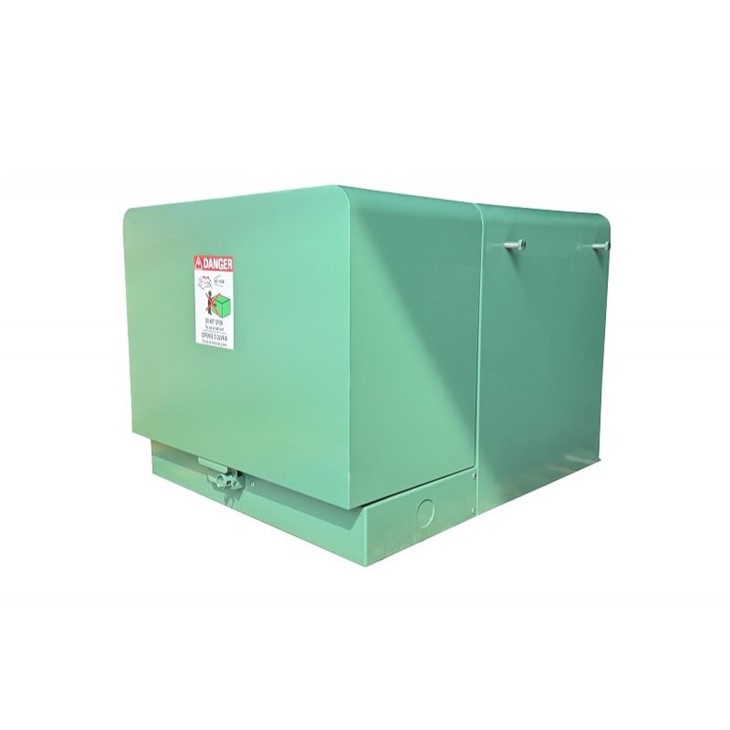

50kVA enkeltfaset padmonteret transformerspecifikation og datablad
|
Leveret til
Jamaica
|
|
År
2024
|
|
Type
Enfaset pudemonteret transformer
|
|
Standard
IEEE Std
|
|
Nominel effekt
50kVA
|
|
Frekvens
50HZ
|
|
Foder
Løkke
|
|
Front
Død
|
|
Kølingstype
ONAN
|
|
Flydende isoleringsmiddel
Mineralsk olie
|
|
Primær spænding
24GrdY/13.8
|
|
Sekundær spænding
0,24/0,12 KV
|
|
Vektor gruppe
Ii0
|
|
Polaritet
Subtraktiv
|
|
Oprulningsmateriale
Kobber
|
|
Impedans
4%
|
|
Tryk på Skifter
NLTC
|
|
Tapperækkevidde
±2*2.5%
|
|
Intet belastningstab
0,13 KW
|
|
Ved belastningstab
0,35 KW
|
|
Tilbehør
IFD, Overspændingsafleder
|
1.3 Tegninger
50kVA enfaset pad monteret transformer tegning og navneskilt
 |
 |
02 Fremstilling
2.1 Kerne
Kerner skal fastspændes og afstives for at modstå forvrængning forårsaget af kortslutningsspændinger eller transporthåndtering og for at forhindre forskydning af kernelamineringer.
Kerner skal være konstrueret af høj-gade, kornorienterede, koldvalsede siliciumstållamineringer med høj magnetisk pemiebarhed. Kernekonstruktion skal omfatte bestemmelser, der afbøder kernetab, magnetiseringsstrøm og støjniveauer.
2.2 Oprulning
Vores transformerviklinger bruger høj-renhed emaljeret rund kobbertråd med fremragende elektrisk ledningsevne og kompakt isolering. Stærk vedhæftning af emalje forbedrer holdbarheden og slidstyrken.
Denne type ledning er meget udbredt i små til mellemstore-transformatorer og elektroniske enheder på grund af dens fleksibilitet, lette vikling og omkostningseffektivitet-.
2.3 Tank
Alle kabinetter er konstrueret af blødt stål og pulverlakeret finish for at give en holdbar, manipulationssikker overflade. En fast bakke, designet til at tilbageholde 100 ml isolerende væske og forhindre væsken i at dryppe ned ad tankvæggen eller på tilbehør, skal installeres under placeringen af hver udtrækkelig sikring. Scotech pad-monterede transformere modstår både manipulation og hårdt vejr, hvilket gør dem sikre til installation i offentlige områder.
2.4 Slutsamling
Denne transformer skal være beskyttet af et to-sikringssystem bestående af en bajonetolie-nedsænket, udstødningssikring i serie med en olie-nedsænket, delvis-strømbegrænsende sikring-. Bajonetsikringsforbindelser skal registrere både høje strømme og høj olietemperatur for at give termisk beskyttelse til transformeren.
Koordiner transformatorbeskyttelse med udvisningssikring, der fjerner lave-strømfejl og strøm-begrænsende sikring, der fjerner høje-strømfejl ud over udvisningssikringens afbrydelsesværdi. For at eliminere eller minimere oliespild skal bajonetsikringssamlingen omfatte en olietilbageholdelsesventil inde i huset, der lukker, når sikringsholderen fjernes, og et eksternt drypskjold. Det overordnede arrangement af belastningsbrud og beskyttelsesanordninger skal tillade sløjfetilførsel til transformeren og forhindre lukning af kontakten for interne fejl.
03 Test
Rutinetest
1. Modstandsmålinger
2. Forholdstest
3. Polaritetstest
4. Ingen belastningstab og ingen belastningsstrøm
5. Belastningstab og impedansspænding
6. Test af påført spænding
7. Induceret spændingsmodstandstest
8. Måling af isolationsmodstand
9. Lækagetestning med tryk for væskenedsænkede transformere
10. Olie dielektrisk test
Testresultater
|
Ingen. |
Test vare |
Enhed |
Acceptværdier |
Målte værdier |
Konklusion |
|
1 |
Modstandsmålinger |
/ |
/ |
/ |
Passere |
|
2 |
Forholdstest |
/ |
Spændingsforholdets afvigelse på hovedudtag: Mindre end eller lig med 0,5 % Forbindelsessymbol: Ii0 |
A: -0.05 B: -0.05 |
Passere |
|
3 |
Polaritetstest |
/ |
Subtraktiv |
Subtraktiv |
Passere |
|
4 |
Ingen-belastningstab og excitationsstrøm |
% kW |
I0 :: give målt værdi P0: Angiv målt værdi tolerancen for ingen belastningstab er +10 % |
0.24 0.099 |
Passere |
|
5 |
Belastningstab og impedansspænding |
/ kW kW |
t:85 grader Z%: målt værdi Pk: målt værdi Pt: målt værdi tolerancen for impedans er ±7,5 % tolerancen for totalt belastningstab er +6 % |
3.71 0.330 0.429 99.31 |
Passere |
|
6 |
Anvendt spændingstest |
/ |
LV: 10kV 60s |
Der sker ingen kollaps af testspændingen |
Passere |
|
7 |
Induceret spændingsmodstandstest |
/ |
Påført spænding (KV): 2 Ur Varighed(er):40 Frekvens (HZ): 150 |
Der sker ingen kollaps af testspændingen |
Passere |
|
8 |
Måling af isolationsmodstand |
GΩ |
LV-HV til jorden |
33.9 |
/ |
|
9 |
Lækagetest |
/ |
Påført tryk: 20kPA Varighed: 12 timer |
Ingen lækage og nej Skade |
Passere |
|
10 |
Olie dielektrisk test |
kV |
Større end eller lig med 45 |
60.4 |
Passere |
04 Pakning og forsendelse
4.1 Pakning
1. Trækasseemballage: Transformere er typisk pakket i robuste trækasser, som effektivt beskytter mod ydre tryk under transport. Det indre af kasserne er ofte foret med skum eller svamp for at absorbere stød.
2. Vandtætte materialer: Vandtæt emballage er særlig vigtig under havtransport. Transformatorer er ofte dækket af en vandtæt film eller fugt-tæt materiale for at forhindre fugt og ridser under transport.
3. Forstærkningsmaterialer: Mere sarte transformatorer er forstærket med stålstænger eller jernrammer for at forhindre skader fra kollisioner og knusning under transport.
4. Mærkning og mærkning: Emballagen vil være mærket med fremtrædende forsendelsesetiketter, såsom "Skøre", "Tung" eller "Hold opretstående", for at minde transportører om at håndtere med forsigtighed.
4.2 Forsendelse
1. På- og aflæsning: Løfteudstyret bruges i læsse- og aflæsningsprocessen for at sikre, at der ikke er yderligere mekanisk belastning under transporten af transformeren.
2. Fast: Under transport skal transformeren være korrekt fastgjort for at forhindre vipning eller kollision, hvilket resulterer i mekanisk skade.
3. Beskyttelse: Der skal træffes foranstaltninger for at beskytte den isolerede del af transformeren og den udvendige struktur for at forhindre forurening eller beskadigelse.
05 Site og resumé
Denne 50 kVA enkeltfasede padmonterede transformer er lavet med kobberviklinger og en stærk ståltank. Kernen bruger høj-siliciumstål, som holder tab og støj lavt. ONAN-kølesystemet og mineralolien hjælper enheden med at køre sikkert og holde længe.
Den har et-dead front, loop-feeddesign. Enheden har sikringer, en trykaflastningsanordning og kan inkludere ekstra dele som overspændingsafledere og fejldetektorer. Disse giver god beskyttelse mod fejl og gør enheden mere pålidelig.
Denne transformer er sikker, stærk og effektiv. Det giver konstant strøm til lokale hjem og virksomheder i Jamaica. Det er et godt valg til lang-strømforbrug.
