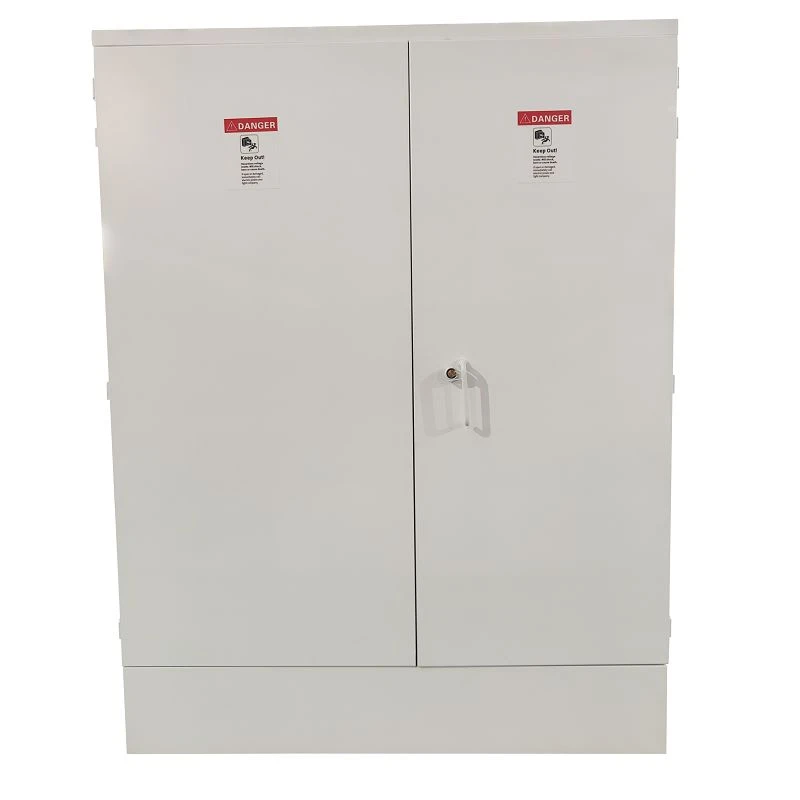

2000 KVA Delta Wye Transformer-34,5/0,48 KV|USA 2026

01 Generelt

1.1 Projektbeskrivelse

2000 kVA trefaset pad monteret transformer blev leveret til USA i 2026. Transformatorens mærkeeffekt er 2000 kVA med KNAN køling. Højspændingen er 34,5D kV med ±2*2,5% tappeområde (NLTC), lavspændingen er 0,48Y/0,277 kV, de dannede en vektorgruppe af Dyn1.

Dette projekt stammer fra et specifikt krav fra vores amerikanske kunde, som havde brug for en 2000 kVA tre-faset pad-monteret transformer, der var skræddersyet til deres lokale distributionsnetværk, miljøbestemmelser og installationspraksis. I stedet for at tilbyde en standard katalogenhed, gik SCOTECH an til projektet ved først at forstå kundens faktiske driftsbetingelser og derefter konstruere en transformer, der passer præcist til deres anvendelse.

Vigtige tilpasningspunkter

• FR3 isoleringsolie – Transformatoren bruger FR3 naturlig ester dielektrisk væske i stedet for konventionel mineralolie. Dette valg afspejler kundens fokus på brandsikkerhed og miljøbeskyttelse, da FR3-olie er biologisk nedbrydelig, har et højt brandpunkt og er velegnet til installationer, hvor spildrisiko og brandmodstand er vigtige overvejelser.
• DOE Energy Efficiency Compliance – Enheden er designet og fremstillet til at imødekomme US Department of Energy (DOE) effektivitetskrav til distributionstransformatorer. Dette sikrer lavere ingen-belastning og belastningstab, reducerer driftsomkostningerne i løbet af transformatorens levetid og hjælper kunden med at overholde føderale energistandarder.
• BIL 200 kV / AC 50 kV – Isoleringssystemet er designet til et basisimpulsniveau på 200 kV og en effekt-frekvensmodstandsspænding på 50 kV, der matcher spændingsklassen og kravene til overspændingsbeskyttelse i kundens distributionssystem.
• Pulver-belagt hvid finish (RAL 9003) – Tanken er færdigbehandlet med pulverlakering i RAL 9003 hvid. Dette giver en holdbar korrosionsbeskyttelse og et rent udseende, der passer til kundens æstetiske krav og krav på stedet.
• Høj- og lavspændingsjordingspuder – Jordingspuder findes på både høj-- og lavspændingssiden, hvilket muliggør praktisk og pålidelig forbindelse til systemets jordingsnet i overensstemmelse med amerikansk installationspraksis.

Denne 2000 kVA pad-monterede transformer afspejler SCOTECHs kunde-orienterede tilgang: specifikationen er ikke blot en liste over parametre, men et svar på kundens behov for sikkerhed, effektivitet, miljø og installation. Fra valg af olie og energieffektivitet til isoleringsniveau, finish og jordforbindelse blev hver detalje bekræftet med kunden før produktion.

1.2 Teknisk specifikation

2000 kVA pad monteret transformer specifikationer type og datablad

1.3 Tegninger

2000 kVA pad monteret transformer diagram tegning og størrelse.

02 Fremstilling

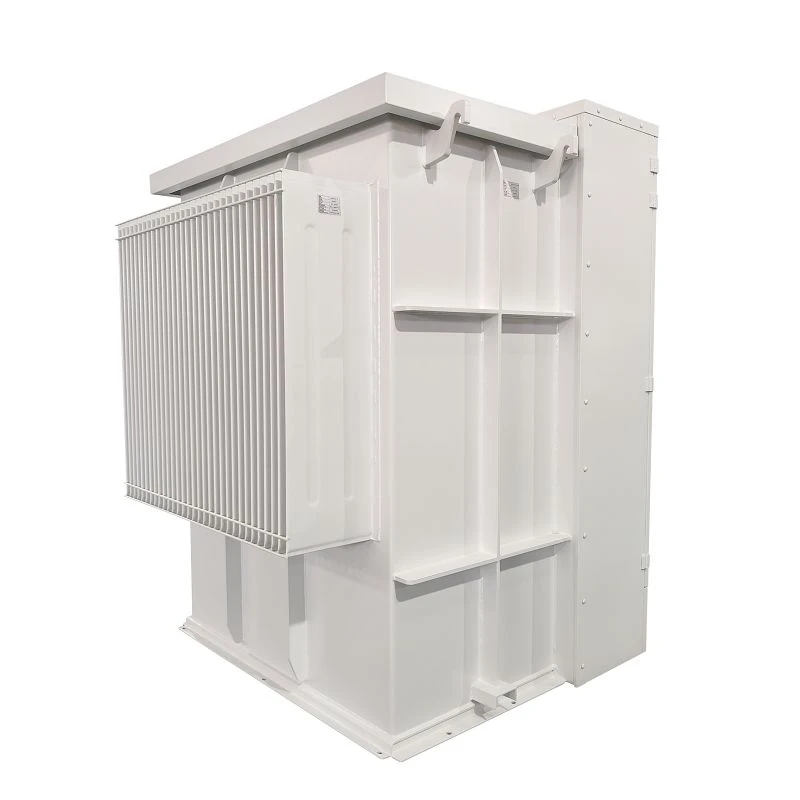

2.1 Tank

• Isoleringsvæske: FR3-olie
Transformatoren er fyldt med FR3 naturlig esterisoleringsvæske, afledt af plantefrøolie. Det er en miljøvenlig dielektrisk væske med højt-brand-punkt. Dens flammepunkt og brandpunkt er væsentligt højere end konventionel mineralolie, hvilket fundamentalt reducerer brandrisikoen. FR3-olie er også let biologisk nedbrydelig og ikke-toksisk, hvilket gør den velegnet til applikationer med strenge brandsikkerheds- og miljøkrav.
• Malingsfarve: Pulverlakeret hvid (RAL 9003)
Tanken og kabinettet er færdigbehandlet med en hvid pulverlakering i overensstemmelse med RAL 9003. Den elektrostatiske sprøjteproces danner et ensartet, tæt beskyttende lag med fremragende vejrbestandighed og korrosionsbestandighed, der er i stand til at modstå langtidsudsættelse for UV-stråling, regn og temperaturvariationer. Den hvide finish hjælper også med at reducere varmeabsorptionen fra solstråling, og kombinerer æstetisk appel med termisk ydeevne.

2.2 HV Integral bøsning

• Specifikationer og ydeevne
Transformatoren er udstyret med seks 600A integrerede HV-bøsninger, sidevægsmonteret. Den elektriske styrke dækker 200 kV BIL (Basic Impulse Level) og 50 kV strøm-frekvensmodstandsspænding, der opfylder isolationskravene for 35 kV-spændingsklassen. Bøsningerne overholder IEEE Std 386-2016 og kan direkte parres med standard T-body og albue deadbreak-stik, hvilket muliggør en fuldt lukket, fuldt isoleret forbindelse.
• Nøgleinstallationsoplysninger
Bøsningslederen inde i olietanken skal være fuldstændig nedsænket i isolerende væske med en dybde under olieoverfladen på mindst 150 mm. Under installationen skal der bruges en momentnøgle til at stramme de 4-huls klemmemøtrikker i et diagonalt krydsmønster til det anbefalede moment på 6 N·m, hvilket sikrer ensartet pakningskompression. De interne ledningsterminaler skal strammes til 50–70 N·m.

2.3 Kobberjordingsskinne)

• Konfiguration og funktion
Kobberjordingsskinner findes i både HV-rummet og LV-rummet. Som referencepunkt for sikker jording sikrer disse kobberskinner, at metalkabinettet, neutralpunktet og overspændingsaflederne hurtigt kan sprede fejlstrømmen til jord i tilfælde af en fejl, hvilket effektivt kontrollerer berøringsspænding og trinspænding for at beskytte personale og udstyr.

2,4 LV bøsning

• Specifikationer og ydeevne
Tre bøsninger af harpiks-støbt spade- er installeret i LV-rummet. Terminalerne har et 10--hulsdesign, der giver rigelig tilslutningsplads til flere parallelle kabelforbindelser. Den elektriske styrke dækker 30 kV BIL og 10 kV strømfrekvensmodstandsspænding, der opfylder isolationskravene på LV-siden.
• Designfunktioner
Spade--terminalstrukturen letter kabelkrympning og fiksering, mens layoutet med 10-huller rummer parallelle forbindelser af kabler med forskellige-tværsnit, hvilket forbedrer ledningsfleksibiliteten og effektiviteten på stedet.

2,5 X0 bøsning (LV Neutral bøsning)

• Funktion og konfiguration
En X0-bøsning er dedikeret til at bringe LV-neutralpunktet frem. Denne terminal er pålideligt forbundet til jordingspuden via en fleksibel jumper, der opfylder systemets krav til afledning af jordfejlstrøm og sikrer stabil drift af det neutrale jordsystem.
• Installationskrav
Forbindelsen mellem X0-bøsningen og jordingspuden skal være sikker og pålidelig, med kontaktmodstand, der opfylder relevante standardkrav for at undgå opvarmning eller potentiel drift forårsaget af dårlig forbindelse.

2.6 LV bøsningsstøtte

• Formål og nødvendighed
De 10-hullers lange spadeterminaler kombineret med flere kabler med stort-tværsnit genererer et betydeligt mekanisk træk. En LV-bøsningsstøtte er derfor vigtig. Dens kernefunktion er at modvirke den nedadgående tyngdekraft af kablerne, forhindre overdreven kompression af bøsningens rodpakning og eliminere risikoen for olielækage forårsaget af mekanisk belastning.
• Designpunkter
Støttestrukturen skal have tilstrækkelig mekanisk styrke. Under installationen skal støtten passe tæt mod bøsningsflangen for at undgå spændingskoncentration forårsaget af mellemrum eller løshed.

2,7 BIL200/AC50 (isolationsniveau)

• HV-sideisoleringsniveau
HV-siden har et Basic Impulse Level (BIL) på 200 kV og en effekt-frekvensmodstandsspænding (AC) på 50 kV, der opfylder isolationsdesignkravene for 35 kV-spændingsklassen og sikrer, at udstyret kan modstå skiftende overspændinger og atmosfæriske overspændinger.
• LV sideisoleringsniveau
LV-siden har et Basic Impulse Level (BIL) på 30 kV og en effekt-frekvensmodstandsspænding (AC) på 10 kV, der matcher LV-bøsningernes isoleringsydelse og sikrer sikker drift på LV-siden.

03 Test

• Rutinetestartikler
Hver enhed gennemgår et komplet sæt rutinetests i overensstemmelse med IEEE C57.12.90, inden den forlader fabrikken, inklusive: modstandsmålinger, forholdstests, fase-relationstests, ingen-belastningstab og ingen-belastningsstrømmålinger, belastningstab og impedansspændingsmålinger, påført spændingstest, induceret spændingstest, induceret spændingstest, lækagetest og modstandsmålinger.
• Nøgletestdata
Målt forholdsafvigelse: ca. 0,04 % (krav: Mindre end eller lig med 0,5 %); intet-belastningstab: 1724 W (ved 20 grader); belastningstab: 12917 W (ved 85 grader); målt kortslutningsimpedans-: 5,79 % (krav: 5,75 % ±7,5 %); effektivitet: 99,54% (krav: ikke mindre end 99,51%); lækagetest: ingen lækage efter 24 timer ved 50 kPa.

05 Site og resumé

• Typiske applikationer
Som en loop-feed step-up-transformator er den særligt velegnet til vedvarende energi (såsom sol- og vind) net-tilsluttede step-up-applikationer, industriparkdistribution og underjordiske bystationer.
• Kernefordele
Den store kapacitet på 2000 kVA kombineret med FR3-olies høje sikkerhed tillader sikker drift i tæt befolkede områder eller steder med strenge brandbeskyttelseskrav, hvilket eliminerer behovet for dyre olieinddæmningsgrave eller brandisoleringsvægge, hvilket effektivt sparer fodaftryk og omkostninger til civile anlæg.
Denne transformer er bygget op omkring sikkerheden ved høj-brand-FR3-olie, med isoleringsydelse, der er verificeret i henhold til IEEE-standarder som grundlag. Gennem videnskabelig mekanisk støtte (LV bushing support) og et komplet jordingssystem danner den en effektiv, sikker og miljøvenlig distributionsknude. Med en kapacitet på 2000 kVA, en virkningsgrad på 99,54 % og et isoleringsniveau på 200 kV BIL er det et ideelt valg til applikationer til optrappet-nettilslutning af vedvarende energi og industrielle strømdistributionsapplikationer.
