Forståelse af Transformer Inrush Current: Årsager, typer og praktiske afbødningsstrategier

Når en transformer tændes for første gang-eller blot gen-aktiveres efter en kort afbrydelse-opfører den sig på en måde, der ofte overrasker folk uden for ingeniørverdenen. I stedet for at sætte sig jævnt ind i sin konstante magnetiserende strøm, trækker den pludselig en enorm, næsten eksplosiv bølge af strøm. Dette er det velkendte-startstrøm, og selvom det er normalt, kan det meget se ud som om noget er gået galt.

Hos Scotech arbejder vi med forsyningsselskaber, entreprenører og EPC-teams rundt om i verden, så vi ser dette spørgsmål ofte dukke op:Hvad er inrush helt præcist, hvorfor sker det, og hvordan kan vi håndtere det?
Lad os gå igennem det på en praktisk, ingeniørvenlig måde.-



1. Hvad Inrush Current faktisk er

2. De forskellige typer af inrush

Ingeniører taler typisk om fire hovedformer:

Magnetiserende indfald– den klassiske bølge under energitilførsel.

Indvinding af genopretning– efter spændingsfald eller korte udfald.

Sympatisk indfald– når en sund, allerede-tilsluttet transformer bliver forstyrret, fordi en anden transformer i samme netværk får strøm.

Over-ophidselse– drevet af usædvanlige over-overspændings- eller frekvensforhold.

Hver slags har sin egen adfærd, men de deler alle en lignende årsag: fluxniveauer, der springer ud over kernens komfortzone.



3. Hvorfor Inrush sker i første omgang

For virkelig at forstå inrush, er vi nødt til at tale om magnetisk flux-ikke kun den konstante-state flux, men den resterende, uoverensstemmende, ude-af-synkroniseringsflux, der bor i kernen, selv efter at transformeren er slukket.



3.1 Residual Flux (den største ballademager)

Transformere "husker" deres magnetiske tilstand. Selv efter at spændingen forsvinder, kan kernen beholderesterende fluxpå grund af:

den sidste spændingscyklus før afbrydelse,

materiale hysterese,

belastningshistorik og excitationsmønster.

Hvis transformatoren aktiveres igen på et tidspunkt, hvor den indkommende spænding forsøger at skubbe fluxi samme retning, kan den resulterende flux stige langt over designværdien-og skubbe kernen dybt ind i mætning.

Når transformeren er mættet, kan den ikke længere bruge magnetiseringsinduktans til at begrænse strømmen. Så den nuværende himmel-raketter.



3.2 Timing af skiftevinklen - er alt

Hvis du lukker afbryderen på det "forkerte" tidspunkt-for eksempel ved en spændingsnulkrydsning-starter fluxen fra nul, men spændingen stiger med sin maksimale hastighed.
Flux reagerer hurtigt, skyder opad og kan overskride konstant-grænser.

Hvis skifteøjeblikket skertilføjetil den resterende flux bliver stigningen endnu større.

Et andet lukkeøjeblik kan kun give et mildt indbrud.
Et par millisekunder afgør forskellen mellem en stille energitilførsel og en 12× nominel strømstød.



3.3 Kernemætningskarakteristika

Hvert kernemateriale har et punkt, hvor det nægter at magnetisere yderligere. Når mætning sker:

induktans kollapser,

strømmen stiger frit, indtil viklingsmodstand eller systemimpedans endelig begrænser den.

Jo skarpere kernens mætningsknæ er, jo stærkere er indløbet.



3.4 Systemforhold

Et stærkt gitter (høj kort-kredsløbs-MVA) vil nemt "føde" indløbet.
Et svagt net tvinger spændingen til at falde, hvilket faktisk reducerer indløbet, men forårsager ustabilitet.

Svage net → mindre indstrømning men mere spændingsforstyrrelse
Stærke net → højere inrush, men netværket forbliver stabilt



3.5 Asymmetri og DC offset

Energiisering skaber ofte en DC-komponent i den aktuelle bølgeform.
Denne forskydning-kombineret med mætning-skubber transformeren ind i en ikke-lineær, asymmetrisk strømstød.



4. Faktorer, der har indflydelse på, hvor stærk inrushet vil være

Inrush er ikke tilfældigt; det følger forudsigelige regler. Flere design- og systemparametre har indflydelse på, hvor kraftig bølgen bliver.



4.1 Restfluxniveau og polaritet

Den mest indflydelsesrige faktor.
Høj restflux + dårlig koblingsvinkel=værste-indløb.

Selv to identiske transformatorer kan opføre sig forskelligt afhængigt af deres sidste-deaktiveringscyklus.

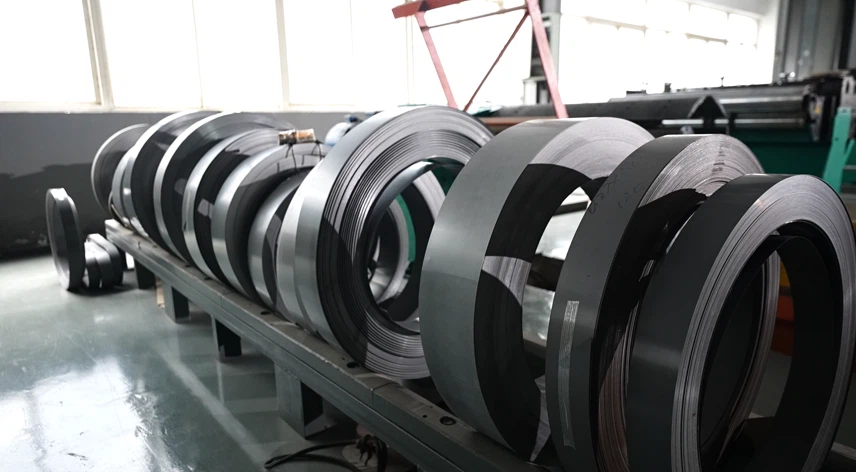

4.2 Kernemateriale, geometri og mætningskurve

4.3 Systemets kortslutningsstyrke- (fejlniveau)

Stærkt system → høj tilgængelig startstrøm

Svagt system → spændingskollaps begrænser strømmen, men forårsager forsyningsforstyrrelser

Dette er grunden til, at distributionstransformatorer i landdistrikterne kan få lys til at flimre under energitilførsel.



4.4 Transformerstørrelse (kVA/MVA-klassificering)

Større kerne → større magnetisk energi → potentielt højere indstrømning.
Selvom de ikke er lineære, er større enheder mere følsomme over for resterende flux.



4.5 Oprulningskonfiguration





Deltaviklinger fanger cirkulerende strømme, der en smule omformer indløbsbølgeformen.
Nogle konfigurationer producerer i sagens natur flere harmoniske under aktivering.



4.6 Temperatur og magnetisk historie

En varm transformer har lidt anderledes magnetiseringsadfærd end en kold.
Lange inaktive perioder kan reducere eller randomisere resterende flux.



5. Hvordan ingeniører estimerer eller beregner inrush

Matematikken kommer fra spænding-flux-forholdet, men for rigtige systemer fungerer den forenklede forklaring:

Når flux tvinges over dets konstante-maks., mættes kernen. Transformatoren forsøger at genoprette balancen, og resultatet er en høj transient strøm.

I praksis bruger ingeniører:

Empiriske områder (f.eks. 8-14 × mærkestrøm for mange distributionstransformatorer)

Producentens designdata

Softwareværktøjer-EMTP-RV, PSCAD, MATLAB/Simulink-til detaljeret modellering

Nøjagtig beregning kræver information om kernekurven, koblingsvinklen, systemets stivhed og viklingsmodstand.



6. Hvordan inrush kan reduceres eller kontrolleres



6.1. Kerne- og viklingsdesignoptimering

Transformatorer med lavere mætningsfluxtæthed genererer naturligt mindre inrush. Dette kan opnås ved at øge kernetværsnittet-, vælge kernematerialer med bedre magnetiseringsegenskaber eller indføre små luftspalter for at forhindre pludselig opbygning af flux. Reduktion af resterende magnetisme er særlig vigtig, da asymmetrisk flux er hovedårsagen til ekstreme inrush-toppe. Multi-tap-design er en del af standard transformatorteknik og går ikke på kompromis med pålideligheden. Disse foranstaltninger virker ved kilden: de sikrer, at det magnetiske kredsløb forbliver stabilt under energitilførsel, hvilket minimerer risikoen for mætning{6}}drevne overspændinger.



6.2. Kontrolleret skift (punkt-på-bølgelukning)

Point-on-wave-teknologi er almindeligt anerkendt som den mest effektive operationelle metode til at begrænse strømtilførslen. Ved at synkronisere afbryderen til at lukke ved spændingens nulgennemgang-nøjagtigt når den potentielle flux flugter med den resterende flux-undgår transformatoren bratte magnetiseringsspring. Understøttet af IEC 62271-100 og implementeret på tværs af forsyningsstationer fungerer kontrolleret omskiftning som en selvstændig metode og kræver kun, at afbryderen og kontrolmodulet forbliver synkroniseret med systemspændingen.



6.3. Bløde-start- og nuværende-begrænsende teknikker

Bløde-startmetoder påfører gradvist spænding, så den magnetiske flux kan stige jævnt i stedet for øjeblikkeligt. Industrielle systemer bruger ofte NTC-termistorer, elektroniske strømbegrænsere eller kontrollerede -rampe-op-kredsløb. Disse er især effektive til transformatorer af tør-type og isolation, UPS-fronttransformatorer-og andet udstyr med medium-effekt. Selvom NTC'er er mindre almindelige i oliefyldte-distributionstransformatorer på grund af termiske og størrelsesmæssige overvejelser, er aktiv elektronisk begrænsning fortsat en moden og pålidelig løsning inden for elektroteknik.



6.4. Systemplanlægning og korrekt udstyrsvalg

Inrush kan reduceres betydeligt, når transformatorparametre matcher forsyningsnettets egenskaber. Ingeniører overvejer rutinemæssigt kildekort-kredsløbskapacitet, transformatorimpedans og fødelængde for at forhindre værste-fluxubalance. Højere systemimpedans begrænser naturligvis den indledende strømspids, mens valg af den korrekte transformerstørrelse til belastningen undgår overdreven magnetiserings-VA i forhold til netværksstyrken. Disse planlægningsforanstaltninger er en del af standard ingeniørpraksis for kraftsystemer.



6.5. Beskyttende og afbødende foranstaltninger

Selv hvis der forekommer indbrud, forhindrer korrekt valgt beskyttelse generende snuble. D-kurve eller K-kurveafbrydere og tids-forsinkelsessikringer er industri-standardløsninger designet til at tolerere kortvarige-magnetiseringsstød uden at gå på kompromis med sikkerheden. Sekventiel opstart er en anden praktisk foranstaltning, når flere transformere arbejder på den samme feeder, hvilket sikrer, at deres indløbstoppe ikke overlapper hinanden. Disse strategier er ikke inrush-undertrykkelsesmetoder i sig selv, men de sikrer pålidelig og stabil systemdrift.



6.6. Yderligere metoder med anvendelsesgrænser

Visse teknikker-såsom præ-magnetisering og præ-indsættelsesmodstande-kan være effektive, men kræver strenge anvendelsesbetingelser. For-magnetisering skal justeres nøjagtigt med systemspændingsfasen; hvis den ikke er korrekt synkroniseret, kan den øge snarere end reducere stigningen. Præ-indsættelsesmodstande er bevist i høj-omskiftning, men bruges sjældent i distributionssystemer med lav- eller mellem{10}}spænding på grund af deres kompleksitet og omkostninger. Disse metoder bør kun overvejes i specialiserede tilfælde og er ikke generelle-løsninger.



Afsluttende tanker

Startstrøm er uundgåelig, men det er også fuldt overskueligt, når vi først forstår fysikken bag den. Uanset om du forsyner en lille stang-monteret transformer eller en stor pad-monteret eller understationsenhed, gælder de samme principper.

Ved at overveje resterende flux, systemforhold og energitilførselsmetoder kan forsyningsselskaber og projektingeniører reducere uønskede påvirkninger markant.

Hvis du har brug for projekt-specifik vejledning-eller ønsker support til at skræddersy en energistrategi til dit distributionsnetværk-er Scotechs ingeniørteam altid klar til at hjælpe.
