BESS Transformer Design Guide: Fra Harmonics til Grid Integration



1. Systemgrænseflade mellem Grid og BESS



I batterienergilagringssystemer (BESS) er elektrisk isolation mellem nettet og energilagersystemet afgørende for at beskytte invertere og batterisystemer mod overspænding og overstrømsforhold forårsaget af netforstyrrelser.

Samtidig kræves der spændingskonvertering for at matche forskellige systemniveauer, typisk en stigning fra 400V inverterudgang til 690V eller 480V BESS driftsspænding og yderligere til mellem-netspændingsnetniveauer for forsyningsforbindelse.

Denne elektriske grænseflade opnås gennem BESS-transformeren, der fungerer som det kritiske bindeled mellem strømkonverteringssystemer og forsyningsnettet.

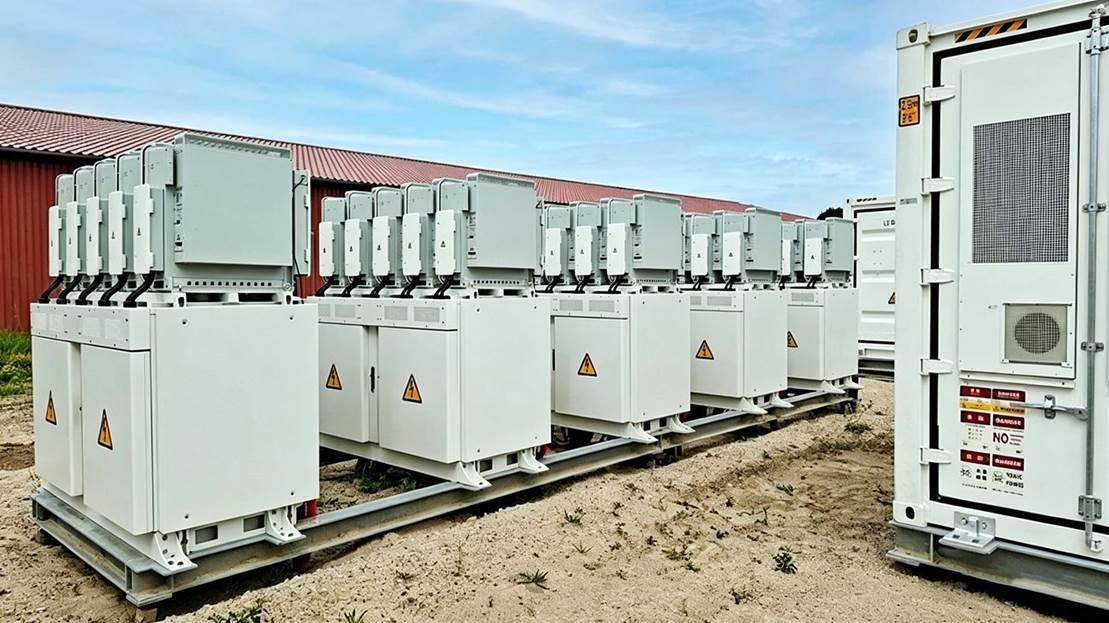

2. Funktioner af batterienergilagringssystemer



Batteri-Energy Storage (BESS) er et batteri-baseret energilagringssystem, der effektivt lagrer elektricitet genereret fra forskellige strømkilder, herunder kul-, atomkraft-, vind- og solenergi, på flere måder. Det kan lagre overskydende elektricitet i spidsbelastningsperioder for vedvarende energiproduktion (sol og vind) og frigive det, når produktionen falder eller forbruget stiger.

Kombinationen af ​​BESS med vedvarende energikilder hjælper med at forbedre nettets pålidelighed og stabilitet ved fuldt ud at udnytte grøn elektricitet. Desuden, hvis løsningen er passende skaleret og vel-integreret, kan denne teknologi balancere elpriserne og reducere behovet for eftermontering af fossilt brændstof-baserede net.



• Peak barbering & belastningsfølge
• Forbedring af strømkvalitet
• Pålidelighed og backup support
• Grid Services & Smart Grid Support





3. Hvad definerer et ægte BESS Transformer Design



En ægte BESS transformer er ikke en modificeret distributionstransformer.

Det er en specialiseret elektrisk komponent designet specielt til batterienergilagringssystemer, hvor cykling, harmoniske og tovejs strømflow er normale driftsforhold. Den fungerer pålideligt inden for de dynamiske elektriske systemer i et batterienergilagringssystem og tilpasser sig løbende til skiftende belastnings- og bølgeformsforhold.



3.1 Designet til kontinuerlig energicykling



En BESS-transformator fungerer under gentagne opladnings- og afladningscyklusser, ofte flere gange om dagen. Denne cykeladfærd skaber termiske og elektriske stressforhold, som ikke er til stede i traditionelle distributionsapplikationer.

De vigtigste designovervejelser omfatter:

• Optimeret ONAN / ONAF kølesystem til cyklisk drift
• Isoleringsmaterialer i høj termisk klasse for forlænget termisk holdbarhed
• Kontrolleret varme-temperaturstigning under dynamiske belastningsforhold
• Stabil ydeevne under hyppige belastningsudsving

Dette sikrer langsigtet-pålidelighed i energilagringssystem, hvor der forventes kontinuerlig energigennemstrømning.



3.2 Harmonisk-tolerant design til inverter-baserede systemer



I moderne BESS elektriske systemer introducerer strømkonverteringssystemer (PCS) og invertere betydelig harmonisk forvrængning og ikke-lineære belastningsforhold.

En egnet BESS transformer skal derfor omfatte:

• K-Faktorbedømt design (typisk K-4 til K-20 afhængigt af applikation)
• Reduceret omstrejfende flux og optimeret magnetisk banedesign
• Forbedret viklingsstruktur for at minimere harmoniske tab
• Lavere hvirvelstrøm og yderligere herreløse tab

Disse funktioner forbedrer termisk stabilitet og driftssikkerhed i harmoniske-rige miljøer, der er typiske for store-BESS-installationer.

3.3 Høj dv/dt isoleringssystem til PCS switching



Hurtige koblingsoperationer i PCS-systemer genererer høj dv/dt-spændingsspænding, som lægger kontinuerligt pres på transformatorisoleringssystemer.

For at sikre langsigtet-dielektrisk pålidelighed kræver en ægte BESS-transformer:

• Høj dv/dt isoleringsevne
• Delvis udledningsbestandig isoleringsstruktur.-
• Forstærket dielektrisk koordinationsdesign
• Forbedret overspændingstolerance for transiente forhold

Denne designtilgang beskytter transformeren mod gentagne højfrekvente-elektriske belastninger, der genereres i energilagringssystemet.

3.4 Elektromagnetisk afskærmning og netstabilitet



Elektrostatisk og elektromagnetisk afskærmning er afgørende i net-tilsluttede BESS-applikationer, især hvor strømkvalitet og netstabilitet er kritisk.

Dens funktioner omfatter:

• Reducerer kapacitiv kobling mellem viklinger
• Undertrykkelse af transient spændingsinterferens
• Forbedring af ydeevnen for elektromagnetisk kompatibilitet (EMC).
• Forbedring af stabilitet under svage netforhold

Dette er især vigtigt i brugs-skala BESS-strømsystemer, hvor flere invertere fungerer parallelt.



3.5 Lavt-Kernedesign med lavt-tab for høj-drift



Da energien i et BESS-system passerer gennem transformeren under både opladnings- og afladningscyklusser, kan selv små tab påvirke systemets samlede effektivitet betydeligt.



Typiske kernedesignoptimeringer omfatter:

Disse forbedringer bidrager direkte til højere-tur-effektivitet i BESS.



3.6 Øko-venlige og brandsikre-isoleringssystemer





3.7 System-tekniske krav

En BESS transformer skal integreres med det fulde energilagringssystem:

• Brugerdefineret impedans til PCS-belastninger
• Kompatibilitet med flere inverterkonfigurationer
• Høj overbelastningsevne uden isolationsforringelse
• Integration med koblingsudstyr og beskyttelsessystemer
• Bidirektionel driftsstøtte



4. BESS Transformer Solutions fra SCOTECH



SCOTECH leverer konstruerede transformatorløsninger til BESS, der dækker pudemonterede transformere, små transformerstationstransformere og krafttransformatorer.

Hver løsning er designet specifikt til BESS elektriske systemkrav såsom:

• Tovejs strømflow
• Harmonisk forvrængning fra PCS-systemer
• Kontinuerlig cykling

I stedet for standarddistributionsudstyr fokuserer SCOTECH på applikations-specifik transformatorteknik til reelle energilagringsforhold.

4.1. Pad monteret transformer til BESS applikationer



Pad-monterede transformere bruges i vid udstrækning i containere og kommercielle BESS-systemer, hvilket giver en kompakt og effektiv grænseflade mellem PCS og nettet.

4.2. Lille understationstransformer til BESS Grid Integration



Små transformerstationerbruges i mellemspændings-BESS-sammenkoblingssystemer, hvor strømkonditionering og netoverholdelse er afgørende.



4.3. Power Transformer for Utility-Skal BESS Systems



Strømtransformatorer anvendes i store-energilagringsanlæg og BESS-projekter på net-niveau, hvor effektivitet og pålidelighed direkte påvirker systemets ROI.





4.4. SCOTECH BESS Engineering Capability & Integration





I et batterienergilagringssystem (BESS) er transformeren ikke en selvstændig komponent, men en nøglegrænseflade mellem PCS'en og nettet.

Et typisk BESS elsystem omfatter batterimoduler, BMS, PCS, transformer, koblingsudstyr og nettilslutning, hvor energien flyder i begge retninger under op- og afladning.

For at sikre stabil drift under disse forhold, designer SCOTECH transformere baseret på reelle systemkrav frem for standardkonfigurationer.



Nøglefunktioner omfatter:
• Custom design baseret på PCS/inverter konfiguration
• Optimering af lastprofil og cykling
• Harmonisk-tolerant design til inverter-drevne systemer
• Impedanstilpasning for stabil systemintegration
• Høj overbelastningsevne uden at reducere isoleringens levetid
• Overholdelse af IEEE / ANSI / CSA / IEC standarder



SCOTECH-transformatorer bruges i vid udstrækning i brugs-skala, C&I og hybride BESS-projekter med vedvarende energi og lagring.



5. Hvorfor transformatordesign påvirker ROI direkte



I et batterienergilagringssystem (BESS) er transformatoren ofte undervurderet.

Men det påvirker direkte:

6. Konklusion



Efterhånden som batterienergilagringssystemer fortsætter med at udvide, er BESS-transformeren blevet en kritisk komponent for netintegration, systemeffektivitet og driftssikkerhed. I modsætning til traditionelle transformere skal den modstå tovejs strømstrøm, kontinuerlig cykling, harmoniske og hurtig inverter-omskiftning. Korrekt transformatordesign påvirker direkte ydeevnen, stabiliteten og den langsigtede-rentabilitet af moderne BESS-projekter.
