1500 KVA Cast Resin Transformer-6,6/0,55 KV|Sydafrika 2025

01 Generelt

1.1 Applikationsmiljø

Dette projekt understøtter et indendørs-mellemspændingsdistributionssystem på en industrifacilitet i Sydafrika. Forsyningsforsyningen kommer ind på 6,6 kV og trappes ned til 0,55 kV for at føde produktionslinjer og en række hjælpebelastninger på tværs af anlægget.

De1500 kVA støbeharpiks transformerer installeret indendørs. Pladsen er begrænset, men driftsforholdene er alt andet end milde. Omgivelsestemperaturerne kan blive høje, og belastningsprofilen ændrer sig konstant. Kontinuerlig drift forventes-dag ud, dag ind-med meget lille tolerance for uventet nedetid. Disse faktorer påvirkede mange af designbeslutningerne lige fra starten.

1.2 Kundekrav

Fra kundens side var forventningerne klare. De havde brug for en stor-kapacitettør type transformervelegnet til indendørs installation-en, der undgår de brand- og miljøproblemer, der almindeligvis er forbundet med oliefyldt udstyr-.

Termisk ydeevne var et andet nøglepunkt. 1500 kVA støbeharpikstransformatoren skulle forblive stabil under variabel belastning, inklusive spidsbelastningsperioder, uden at være afhængig af konstant manuel indgriben. Automatisk kølestyring var derfor essentiel, ikke som en ekstra funktion, men som en praktisk forudsætning for pålidelig daglig drift.

1.3 Teknisk specifikation

1500kVA støbt spole tør type transformator specifikation og datablad

1.3 Tegninger

1500kVA støbt spole tør type transformer tegning

02 Oversigt over designfunktioner og ydeevne

2.1 Elektriske klassificeringer og kerneviklingsdesign

Kernen i projektet er en 1500 kVA,trefaset støbt spole tør type transformerdesignet til 50 Hz drift. Den primære spænding er normeret til 6,6 kV, med en 0,55 kV sekundær, konfigureret i en Dyn11 vektorgruppe-velegnet til industrielle lavspændingsdistributionssystemer-.

Systemkoordination blev adresseret gennem et 6 % impedansniveau, mens en slukket-kredsløbsudtagsskifter (NLTC) med et ±2 × 2,5 % udtagsområde tillader spændingsjustering under installation eller ændringer i nettilstanden.

Til det magnetiske kredsløb bruges korn-orienteret siliciumstål for at holde ingen-lasttab under kontrol. Aluminiumsviklinger blev udvalgt til den høje-industrielle anvendelse, balancerende elektrisk ydeevne, termisk adfærd og overordnet systemøkonomi. Ikke noget eksotisk-bare gennemprøvede designvalg anvendt, hvor de giver mening.



2.2 Isoleringssystem og brand-Sikkert design

2.3 Tabsydelse og energieffektivitet

Tabsydelse blev behandlet tidligt i designfasen. Transformatoren opnår et tomgangstab på 2,45 kW og et-belastningstab på 11,73 kW baseret på optimerede magnetiske fluxniveauer og lederdesign.

På lang sigt udmønter dette sig i forudsigelig effektivitet og reducerede driftstab,-vigtigt for udstyr, der kører kontinuerligt og udgør en permanent del af anlæggets strøminfrastruktur. Det handler ikke om at jagte tal på papiret, men om stabil, pålidelig ydeevne over mange års service.





03 Kølesystem og termisk styring

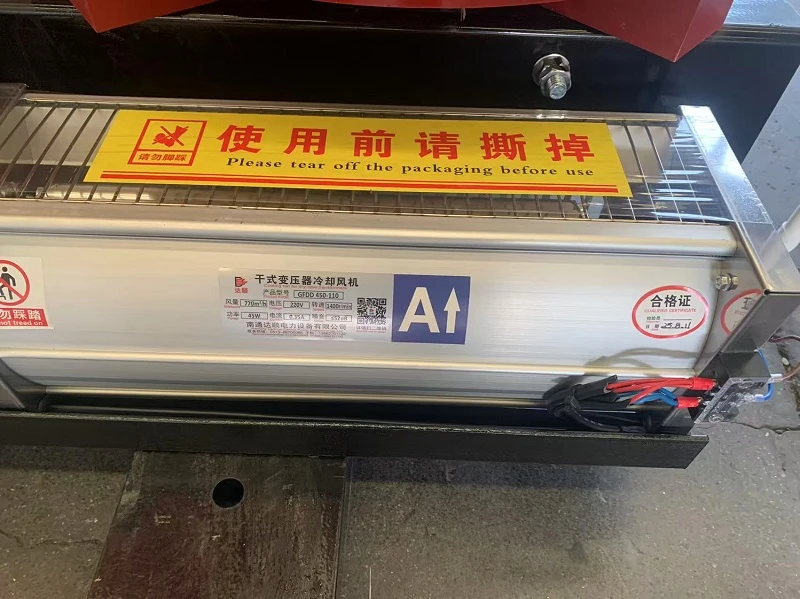

3.1 Forceret luftkøleventilator

Seks køleventilatorer er installeret for at give tvungen luftkøling til transformeren. Hver ventilator kører ved 1400 r/min med en nominel effekt på 45 W og forsynes af AC 220 V. Ventilatorerne leverer en luftstrøm på ca. 770 m³/h pr. enhed, mens de opretholder en lav driftsstøj på mindre end eller lig med 52 dB, hvilket sikrer stabil varmeafledning, støjsvag kontinuerlig drift{7} og pålidelig drift.

3.2 Temperaturregulator

Sikker drift af transformatorer af tørre-type afhænger af nøjagtig viklingstemperaturstyring. Denne temperaturregulator bruger indlejrede platinmodstandssensorer og mikroprocessor-baseret teknologi til at overvåge viklingstemperaturen med høj nøjagtighed og 0,1 graders opløsning. Styrer automatisk køleventilatorer med over-temperaturalarm og trip-udgange til beskyttelse. Drives af AC 220 V, velegnet til begge 50/60 Hz systemer; designet til at levere stabil og pålidelig termisk beskyttelse under kontinuerlig transformerdrift.

04 Pakning og transport





05 Site og resumé

Denne støbeharpiks tør-transformator er blevet implementeret med succes i en industrifacilitet i Sydafrika, hvilket giver pålidelig, sikker og energieffektiv-strømfordeling. Dets brugerdefinerede design sikrer stabil drift under kontinuerlige og variable belastninger, hvilket gør den til en ideel løsning til industrielle medium-spændingsdistributionsnetværk, hvor oppetid, sikkerhed og effektivitet er afgørende.
