750 KVA Cooper Transformer-34,5/0,48 KV|Nicaragua 2026





01 Generelt

1.1 Projektbeskrivelse

750 kVA enhedstransformatorstationstransformer blev leveret til Nicaragua i 2026. Transformatorens mærkeeffekt er 750 kVA med KNAN-køling. Højspændingen er 34,5 kV med ±2*2,5% tappeområde (NLTC), lavspændingen er 0,48 kV, de dannede en vektorgruppe af Dyn11.

Denne transformer er en del af guldforarbejdningsprojektet i La India, der ligger i de vestlige foden af ​​Nicaraguas centrale højland, cirka 70 km nord for Managua i en højde på 406 meter over havets overflade. Stedet præsenterer et udfordrende tropisk miljø: omgivende temperaturer varierer fra 17,5 grader til 32,8 grader, med en relativ luftfugtighed, der topper på 79 % i juni, og en årlig nedbør når 1.239 mm.

Klienten krævede en transformer, der var i stand til 24/7/365 kontinuerlig drift med en 25 års designlevetid, i overensstemmelse med de seismiske standarder RNC 07 og ASCE7 22/IBC2024, mens den arbejdede i et miljø med høje koncentrationer af bakterielt forurenet støv-hvor vandvask af elektrisk udstyr ikke er tilladt.

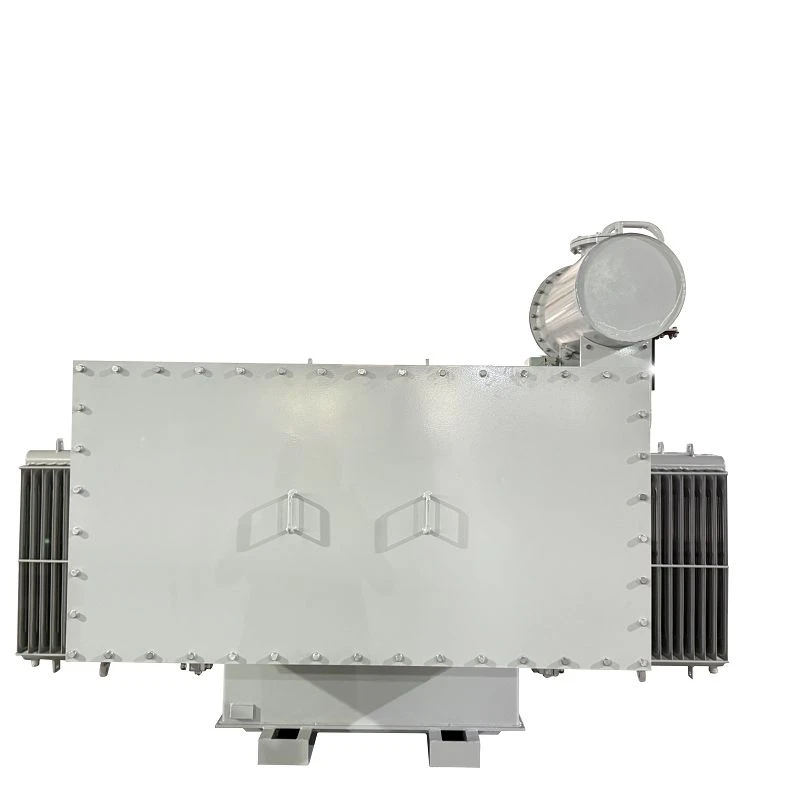

SCOTECH har designet denne 750 kVA-enhed understationstransformer specifikt til disse krævende betingelser på stedet. Skabet er bygget til udendørs padmonteret installation med køle- og isoleringssystemer optimeret til høj temperatur og fugtighed. Brugen af ​​FR3 naturlig estervæske-fri for PCB og miljømæssig sikker-leverer et højt brandpunkt (større end eller lig med 300 grader) og overlegen fugttolerance, afgørende for langsigtet pålidelighed i tropiske klimaer. Transformatoren er fuldt udstyret med olietemperaturmålere, trykaflastningsenheder, gasrelæ og omfattende overvågningstilbehør for at understøtte vedligeholdelsesfri drift mellem planlagte nedlukninger. Dens robuste konstruktion og seismisk kompatible design sikrer stabil ydeevne gennem hele projektets 25-årige driftslevetid.

Dette projekt markerer endnu en milepæl i SCOTECHs voksende tilstedeværelse i Mellemamerikas minedrift og industrisektorer. 750kVA-enheden vil give pålidelig strømkonvertering til forarbejdningsanlæggets distributionsnetværk, hvilket bidrager til stedets samlede driftseffektivitet. Denne projektklient har også afgivet en ordre på en anden 2500kVA 34,5/0,48kV enhedstransformator.







1.2 Teknisk specifikation

750 kVA enhed understation transformer specifikationer type og datablad



1.3 Tegninger

750 kVA enhed understation transformer diagram tegning og størrelse.





02 Fremstilling

2.1 Tank



2.2 HV/LV Kabelboks

Transformatoren er udstyret med dedikerede høj--- og lav--kabelbokse, der giver sikre og vejrbestandige termineringspunkter for indgående og udgående strømkabler. HV-kabelboksen er designet til terminering af 34,5 kV-kabler, mens LV-kabelboksen rummer 0,48 kV-forbindelser, der hver især har robust konstruktion for at sikre pålidelig elektrisk frigang og krybeafstande. Begge kabelbokse er luft-fyldte, metal-indkapslede kabinetter, der letter ligetil kabelafslutning og vedligeholdelse. Bundpladerne er aftagelige for at forenkle kabelindføring og afslutningsarbejde på-stedet.



2.3 Åndedræt

En dehydrerende puster er fastgjort til oliekonservatoren, fyldt med silicagel-tørremiddel for at forhindre fugt og forurenende stoffer i at trænge ind i oliekonserveringssystemet. Efterhånden som transformatorolien udvider sig og trækker sig sammen med temperaturændringer, ånder konservatoren ind og ud gennem udluftningen. Silicagelen absorberer fugt fra den indkommende luft og skifter farve fra blå til pink, efterhånden som den bliver mættet-, hvilket giver en klar visuel indikator for vedligeholdelsespersonalet. Dette enkle, men effektive system bevarer oliekvaliteten, bremser oxidationen og forlænger isoleringssystemets levetid.



2.4 gasrelæ (Buchholz relæ)



2.5 Oliekonservator



2.6 Klemkasse



2.7 Strømtransformer udløbsboks



2.8 Nulfasebøsning (neutral bøsning)



2.9 Radiator





03 Test

Hver SCOTECH-transformator gennemgår omfattende rutinemæssig fabrikstest inden forsendelse, i fuld overensstemmelse med IEEE C57.12.00-2021 og IEEE C57.12.90-2021 standarder. For denne 750kVA enhed blev følgende rutinetest udført og dokumenteret:

Test vare	Krav	Målt værdi	Resultat
Vindmodstand	Maks. ubalance Mindre end eller lig med 4,45 %	4.45%	Passere
Spændingsforhold	Afvigelse mindre end eller lig med 0,5 %	-0.02%	Passere
Faseforhold	Dyn11	Dyn11	Passere
Intet-belastningstab	+10% tolerance	1,293 W	Passere
Belastningstab (85 grader)	+6% tolerance	8,282 W	Passere
Impedansspænding	±7,5% tolerance	5.80%	Passere
Effektivitet	Større end eller lig med 99,15 %	99.16%	Passere
Påført spænding (HV)	80 kV / 60s	Intet sammenbrud	Passere
Påført spænding (LV)	10 kV / 60s	Intet sammenbrud	Passere
Induceret spænding	69 kV / 48s / 150Hz	Intet sammenbrud	Passere
Lækagetest	50 kPa / 24 timer	Ingen lækage	Passere
Isoleringsmodstand	-	2.02–3.37 GΩ	-
Olie dielektrisk	Større end eller lig med 45 kV	62,45 kV	Passere

Disse rutinetest bekræfter, at netop denne transformer er bygget korrekt, matcher dens mærkeplade og er fri for fabrikationsfejl. En detaljeret testrapport leveres med hver enhed, som tilbyder komplet og gennemsigtig dokumentation af alle målte værdier og evalueringsresultater.





04 Pakning og forsendelse

4.1 Pakning



4.2 Forsendelse





05 Site og resumé

Denne transformer er med succes blevet fremstillet, fabrikstestet og leveret til guldforarbejdningsanlægget i La India i Nicaragua. Alle rutinetests blev udført i nøje overensstemmelse med IEEE-standarder og bevidnet af uafhængige inspektører, med resultater, der bekræfter fuld overensstemmelse med specificerede ydeevnegarantier-inklusive effektivitet på 99,16 %, impedans på 5,80 % og intet-belastningstab på 1.293 W. Efter installation og idriftsættelse af dette projekt i Nicaragua, Centralland 750kVA-enheden vil fungere pålideligt i regionens tropiske klima, med omgivelsestemperaturer på 32,8 grader, relativ luftfugtighed op til 79% og årlig nedbør på 1.239 mm. Transformatoren er designet til 24/7/365 kontinuerlig drift og en 25-årig levetid, og den står som et vidnesbyrd om SCOTECHs tekniske ekspertise og vores urokkelige forpligtelse til at levere sikre, pålidelige og højtydende strømløsninger til de globale minedrifts- og industrisektorer.
